Как подключить камеру заднего вида к зеркалу

Установка камеры заднего вида — это не просто модное улучшение автомобиля, а важный элемент безопасности при движении задним ходом. Особенно удобным решением становится подключение камеры к зеркалу, где изображение выводится прямо на встроенный экран. Такое решение экономит место, не перегружает салон и обеспечивает отличный обзор. В этой статье мы подробно расскажем, как подключить камеру заднего вида к зеркалу, какие бывают способы подключения, как правильно выбрать источник питания и как выполнить распиновку проводов. Информация будет полезна как автолюбителям, так и специалистам по установке автоэлектроники.

Подключение камеры заднего вида к зеркалу

Современные зеркала со встроенным монитором — это высокотехнологичные устройства, сочетающие функции зеркала, видеорегистратора и дисплея для камеры заднего вида. Подключение камеры позволяет автоматически включать изображение при включении задней передачи, улучшать видимость в темноте и плохую погоду, а также упрощать парковку в стеснённых условиях. Для корректной работы необходимо правильно подключить питание, видеосигнал и управляющий провод от фонаря заднего хода. Компания ParkCam предлагает штатные камеры и зеркала с мониторами, разработанные специально для российских условий. Вся продукция сертифицирована и может устанавливаться на автомобили с сохранением дилерской гарантии.

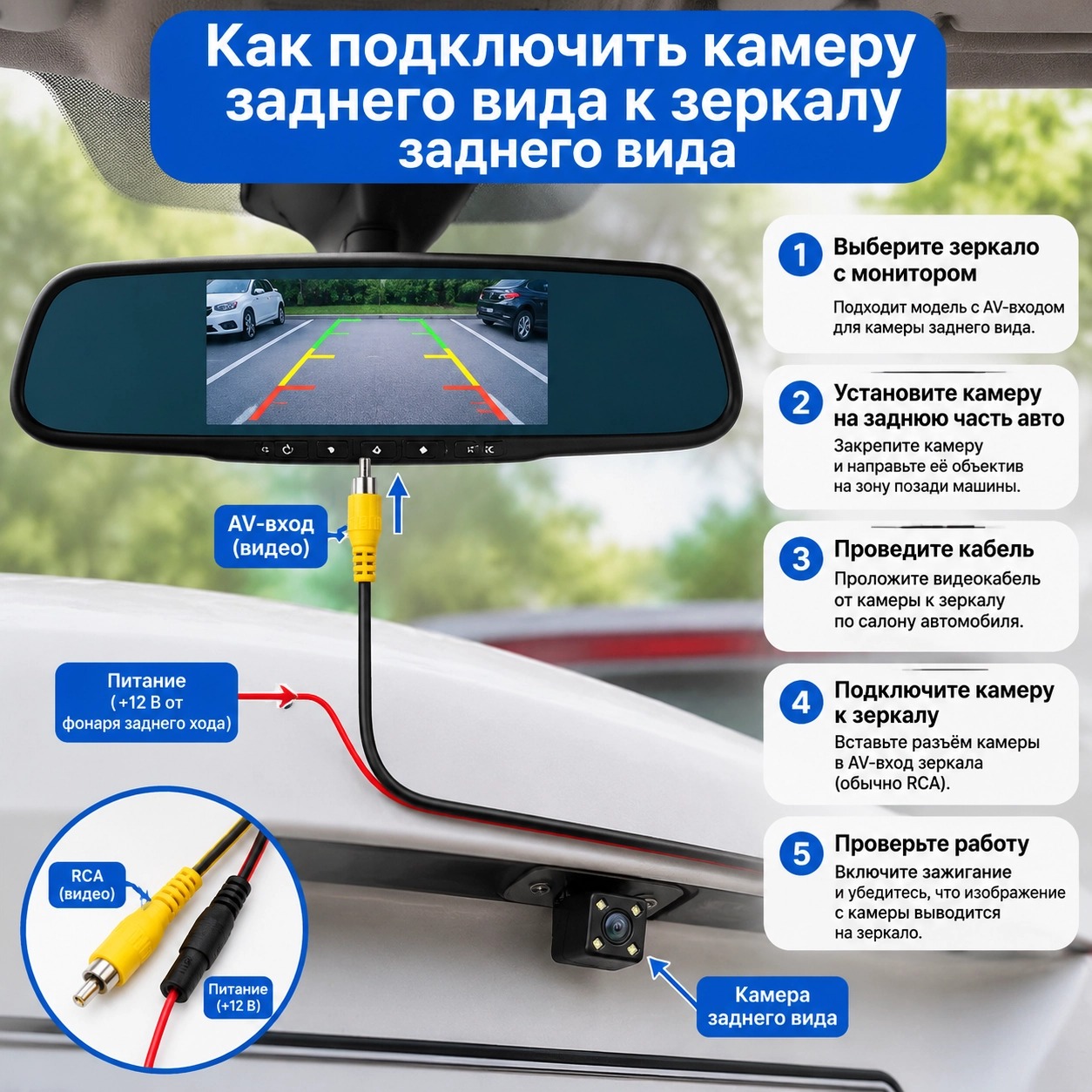

Как подключить видеокамеру заднего вида к зеркалу своими руками

Подключить камеру можно самостоятельно, имея базовые навыки работы с электропроводкой. Выберите зеркало с A/V-входом, установите камеру в задней части авто — в крышку багажника, фару или номерной фонарь, проложите кабель через уплотнитель двери багажника, подключите питание к цепи заднего хода и видеосигнал — к зеркалу через RCA-разъём. Настройте изображение в меню зеркала: зеркальность, яркость, контрастность. Важно: перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. Комплекты ParkCam включают все необходимые разъёмы и инструкции, что упрощает монтаж.

Подключение камеры к зеркалу с видеорегистратором

Зеркала с видеорегистратором объединяют функции зеркала, регистратора и дисплея. Подключите совместимую тыловую камеру через стандартный A/V-разъём, обеспечьте питание от лампы заднего хода и активируйте режим «Авто» в меню. Преимущества: отсутствие отдельного монитора, эстетичный вид и возможность записи видео с задней камеры на карту памяти. В ассортименте ParkCam — штатные и универсальные камеры, идеально совместимые с популярными моделями зеркал-регистраторов.

Распиновка проводов камеры заднего вида

Правильная распиновка — залог стабильной работы. Наиболее распространены схемы от 3 до 6 проводов. В трёхпроводной: красный — постоянное питание, чёрный — масса, белый/жёлтый — видеосигнал. Четырёхпроводная — самая популярная: добавляется жёлтый провод для питания от заднего хода. Пятый и шестой провода (синий, зелёный) используются в сложных системах для управления подсветкой, парктрониками или синхронизацией с освещением — чаще в спецтехнике и автобусах.

Подключение камеры заднего вида к зеркалу с монитором

При подключении важно соединить видеовыход с A/V-входом зеркала, подать питание от лампы заднего хода и обеспечить надёжную «массу» — плохой контакт вызывает помехи. Используйте экранированный кабель и проверяйте полярность перед подключением.

Как подключить питание к камере или зеркалу

Оптимальный вариант — подключение к блоку предохранителей через адаптер (piggyback) к цепи фонарей заднего хода. Это даёт точный управляющий сигнал и безопасный монтаж. Подключение к прикуривателю или плафону не подходит для камеры, так как питание не зависит от включения «R». Прямое подключение к аккумулятору допустимо только для постоянного питания (например, памяти), с обязательным предохранителем в 30 см от клеммы. Совет ParkCam: используйте комбинированное питание — постоянное от АКБ, а управляющее — от фонаря заднего хода.

Схема беспроводного соединения и настройки

Беспроводные камеры передают сигнал по Wi-Fi или радиоканалу. Камера подключается к питанию заднего хода, передатчик отправляет видео на приёмник в зеркале. Преимущества — быстрая установка и отсутствие кабеля. Недостатки — возможные помехи, ограниченная дальность и задержка изображения до 0,5 сек. Настройка проста: включите зажигание, переведите КПП в «R», дождитесь подключения и откалибруйте изображение. ParkCam предлагает беспроводные комплекты с усилением сигнала и защитой от помех, адаптированные для российского климата.

Заключение

Установка камеры заднего вида — разумное вложение в безопасность и комфорт. Подключение к зеркалу делает систему эргономичной и незаметной. ParkCam уже более 10 лет производит качественные камеры и мониторы для легковых, грузовых авто и автобусов. Вся продукция проходит многоуровневый контроль и имеет сертификат. Выбирайте проверенных производителей, подключайте правильно — и ваш автомобиль станет безопаснее уже сегодня!
